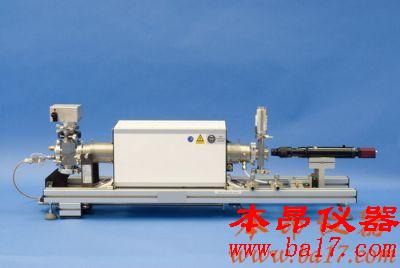

DSAHT超高溫接觸角測量儀詳細介紹

高溫接觸角測量系統DSAHT能夠在極端條件下完成高質量的圖像分析，由全自動光學液滴形狀分析儀和工作溫度可達1900℃的新型試管爐組成。全自動光學液滴形狀分析系統的運行是基于視頻的數字圖像記錄，軟件的液滴圖形分析得到接觸角結果，并利用軟件儲存和播放。新型試管爐工作溫度可達1900℃，可在氧化性或還原性氣體中使用。添加真空試管附件，可實現在真空條件下的操作。高溫爐可水平或垂直放置，如果需要，可改造成水冷夾套式。試管為高溫試管爐中的核心部件，由致密、高純度的陶瓷材料燒結而成。試管的開口由真空技術中通用的ISO-KF標準法蘭密封，并采用接頭套管來保證氣體的導入。通過緩慢充入惰性氣體，或者采取密封外罩，排除試管內的空氣。整個加熱腔內充滿惰性氣體，避免氧化。試管位于加熱腔內，與加熱腔內的氣體無任何通道聯系，只有在開啟密封法蘭時才會與加熱腔內氣體接觸，只要在保證實驗試管保持機械穩定的溫度范圍內，實驗可在不同于周圍或加熱腔內的氣體的任何氣體中進行，甚至還可在真空條件下進行。因?qū)嶒?yàn)試管受熱部分由惰性氣體覆蓋，即使在*高溫度下也不會發生氧氣擴散到試管內的現象，所以高溫爐特別適于無氧條件下的熱處理。


DSAHT超高溫接觸角測量儀技術參數：

﹡ 內置，光強度可調的單色光光源
﹡ 連續6.5倍放大變焦透鏡
﹡ 1 個備用照明系統
﹡ 可視測量系統：內置CCD照相機
﹡ 軟件適用于WINDOWS,95,98,ME,NT 4.0 and 2000
﹡ 測量范圍: 0-180°
﹡ 儀器尺寸: 1200 x 250 x 270 mm (L x W x H)
﹡ 分辨率: 0.1°
﹡ 儀器重量: appr. 10 Kg
﹡ *高溫度: 1900°C
﹡ 持續工作溫度: ?1600 °C
﹡ 工作管內部直徑: 40 mm
﹡ 工作管內部長度: 600 mm
﹡ 加熱長度: 300 mm
﹡ 熱導體: Mo
﹡ *大輸出功率: 1.5 kW
﹡ 加熱區域數: 1
﹡ 恒溫的熔區長度: > 150 mm
﹡ 熱電偶: Typ B (Pt/Pt/Rh)
﹡ 工作氣體類型: 惰性氣體，減少氧化
﹡ 窗戶法蘭采用防透氣石英玻璃(依據DN50 ISO KF)
﹡ 氧含量少于0.1%
﹡ 真空可選
﹡ 可移動樣品手柄可快速送入和移動樣品
﹡ 電源: 32 A/230 V
﹡ 自動過程控制，可選8-16A/D數字轉換
可選件: 工作管內徑為45mm
所需要的*高溫度選件


主要特點：

﹡ 測量比周圍環境明亮的液滴
﹡ 測量溫度超過1000oC的熔融態玻璃、金屬或合金，
﹡ 測量需要惰性氣體保護的樣品
﹡ 測量需要在真空態下進行

測量值或測量結果
﹡ 接觸角與溫度的變化函數
﹡ 接觸角與熔渣壽命的變化函數
﹡ 熔渣直徑與熔渣壽命的變化函數
﹡ 熔渣體積與熔渣壽命的變化函數
﹡ 接觸角與熔渣體積的變化函數
﹡ 接觸角與熔渣直徑的變化函數
﹡ 熔渣體積與熔渣直徑的變化函數
